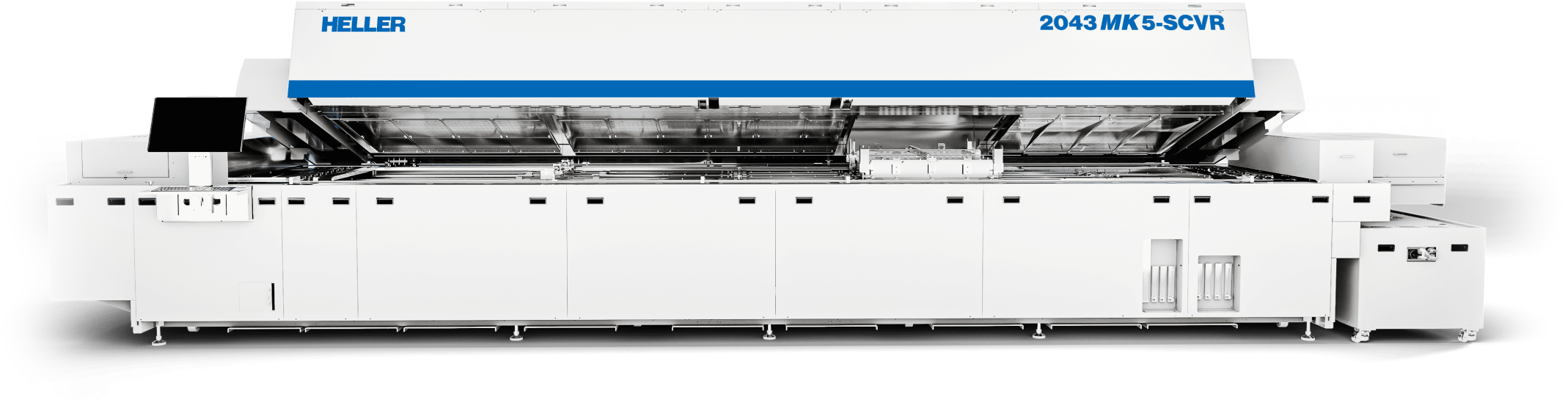

2043MK5-高速真空回流SCVR
2043 高速真空回流炉在高吞吐量和占地面积之间实现了良好的平衡。这使得 2043 SCVR 回流焊炉非常适合高吞吐量、单通道表面贴装技术应用。该回流焊炉的最大 PCB 尺寸为 50 厘米 × 45 厘米。
2043MK5-SCVR 尺寸 Dimensions
| 整体尺寸 Overall Oven Dimensions | 680 cm (L) x 175 cm (W) |
| 净重（炉子/泵） Typical Net Weight (Oven / Pump) | 4300 kg / 500 kg |
电力供应 Electric Supply
| 典型功耗（烘箱/泵） Typical Power Consumption (Oven / Pump) | 20 ~ 25 / 4 ~ 7 kW @ 480 V |
工艺气体 Process Atmosphere
| 典型氮气消耗量 Typical Nitrogen Consumption | 150 ~ 400 SLPM (9 ~24 m³/hr)** |
| 最低 PPM 氧气 Minimum PPM Oxygen | <=25 PPM |
温度控制 Temperature Control
| 温度控制精度 Temperature Controller Resolution | ± 0.1 °C |
| 典型跨板温度均匀性 Typical Cross-Width Temperature Uniformity | ± 2.0 °C *** |
| 温度范围 Temperature Range | 60-350 °C (60-450 °C Optional) |
强制对流加热和冷却区 Forced Convection Heating & Cooling Zones
| 加热区 Heating Zones | 10 |
| 加热长度（对流区/总长度） Heated Tunnel Length (Convection / Total) | 345 cm / 415 cm |
| 冷却区 Cooling Zones | 4 |
| 冷却长度 Cooling Tunnel Length | 140 cm |
真空系统 Vacuum System Option
| 红外加热温度范围 IR Heater Temperature Range | 60-400 °C (60-480 °C Optional) |
| 最低真空压力 Minimum Vacuum Pressure | 2 mbar (1.5 Torr) 2 毫巴（1.5 托） |
| 真空速度/压力控制 Vacuum Speed / Pressure Control | 五步闭环真空速度/压力控制；双阶段破真空回充 5-Step Closed Loop Speed / Pressure Control & Dual Stage Refill |
| 真空泵 Vacuum Pump | 300m³/hr 大容量旋片泵 300m³/hr High-Capacity Rotary Vane Pump |
Edge Hold 传输系统选项 Edge Hold Conveyor System Option
| 最大 PCB 尺寸 （长 x 宽） Maximum PCB Size (L × W) | 50 cm × 45 cm |
| 传送带速度 Conveyor Speed Range | 1-800 cm/min |
| 传送方向 Conveyor Direction | Left to Right (Right to Left Optional) |
| 板中央支撑系统 Center Board Support System | O |
Side Chain 传输系统选项 Side Chain Belt Conveyor System Option
| 传输带宽度 Effective Belt Width | 45 cm |
希望找能灵活升级、清洁效率高、和易于维护的回流炉？我们已经为您准备好了。
高速真空炉采用模块化设计和开放式体系结构，能够让客户轻松升级以及添加附加功能。预留的 MES 接口可无缝连接上下游机器，实现智能化工厂生产。真空炉顶壳可以从正面或后侧打开，为维护人员提供超大的操作空间，让保养和清洁变得更容易，也同时提升了作业安全性，特别是对于配有超宽轨道的真空炉。
