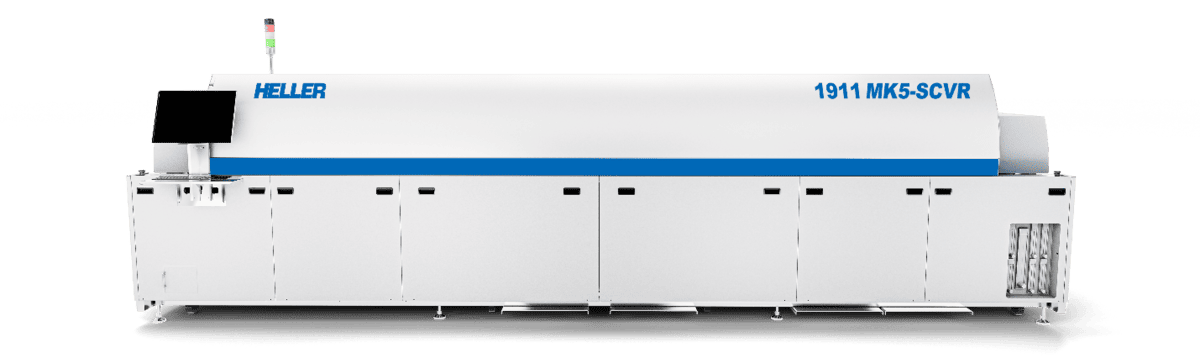

1911MK5-高速真空炉SCVR
与其他 Heller 高速真空回流炉相比，1911 高速真空回流炉具有更小的真空室，使其成为 单通道表面贴装技术应用的理想选择。该烤箱的最大 PCB 尺寸为 50 厘米× 45 厘米。
Dimensions 尺寸
| Overall Oven Dimensions 整体尺寸 | 590 cm (L) × 175 cm (W) |
| Typical Net Weight (Oven / Pump) 净重（炉子/泵） | 3800 kg / 500 kg |
Electric Supply 电力供应
| Typical Power Consumption (Oven / Pump) 典型功耗（烘箱/泵） | 10 ~ 16 / 4 ~ 7 kW @ 480 V |
Process Atmosphere 工艺气体
| Typical Nitrogen Consumption 典型氮气消耗量 | 150 ~ 400 SLPM (9 ~24 m³/hr)** |
| Minimum PPM Oxygen 最低 PPM 氧气 | <=25 PPM |
Temperature Control 温度控制
| Temperature Controller Resolution 温度控制精度 | ± 0.1 °C |
| Typical Cross-Width Temperature Uniformity 典型跨板温度均匀性 | ± 2.0 °C *** |
| Temperature Range 温度范围 | 60-350 °C (60-450 °C Optional) |
Forced Convection Heating & Cooling Zones 强制对流加热和冷却区
| Heating Zones 加热区 | 10 |
| Heated Tunnel Length (Convection/Total) 加热长度（对流区/总长度） | 282 cm / 351 cm |
| Cooling Zones 冷却区 | 3 |
| Cooling Tunnel Length 冷却长度 | 116 cm |
Vacuum System Option 真空系统
| IR Heater Temperature Range 红外加热温度范围 | 60-400 °C (60-480 °C Optional) |
| Minimum Vacuum Pressure 最低真空压力 | 2 mbar (1.5 Torr) 2 毫巴（1.5 托） |
| Vacuum Speed / Pressure Control 真空速度/压力控制 | 5-Step Closed Loop Speed / Pressure Control & Dual Stage Refill 五步闭环真空速度/压力控制；双阶段破真空回充 |
| Vacuum Pump 真空泵 | 300m 3 /hr High-Capacity Rotary Vane Pump 300m3/hr 大容量旋片泵 |
Edge Hold Conveyor System Option
Edge Hold传输系统选项
| Maximum PCB Size (L × W) 最大PCB尺寸 （ 长 x 宽） | 50 cm × 45 cm |
| Conveyor Speed Range 传送带速度 | 1-800 cm/min |
| Conveyor Direction 传送方向 | Left to Right (Right to Left Optional) |
| Center Board Support System 板中央支撑系统 | O |
Side Chain Belt Conveyor System Option
Side Chain 传输系统选项
| Effective Belt Width 传输带宽度 | 45 cm |
希望找能灵活升级、清洁效率高、和易于维护的回流炉？我们已经为您准备好了。
高速真空炉采用模块化设计和开放式体系结构，能够让客户轻松升级以及添加附加功能。预留的 MES 接口可无缝连接上下游机器，实现智能化工厂生产。真空炉顶壳可以从正面 或后侧打开，为维护人员提供超大的操作空间，让保养和清洁变得更容易，也同时提升了 作业安全性，特别是对于配有超宽轨道的真空炉。
